A1040 MIRA 3D混凝土三維超聲波成像儀

A1040 MIRA 3D是一款混凝土三維超聲波成像儀（以下用型號代替），是ACSYS廠家（簡稱ACS）的產品，用于混凝土內部結構質量評估。A1040 MIRA 3D每個探頭皆擁有獨立的脈沖發射-接收通道，三維全矩陣數據采集，各個位置均實時3D成像，內部缺陷直觀可見。該設備平行通道數可達32通道，穿透深度可達2.5m。設備成功應用于用戶模型箱內部結構測試、隧道襯砌灌漿密實度檢測、混凝土內部結構缺陷檢測。

產品特點：

• True3D? 斷層掃描 - 每個位置實時FMC /TFM三維成像

• A-DPC?干點式傳感器 - 采用新型低噪音傳感器技術，能深度穿透和強靈敏度

• 開口裂縫尺寸測量- 裂縫定量評估功能

• 可擴展孔徑- 由兩個或多個陣列單元組成任意孔徑配置

• INTROVIEW? Pro- 用于遠程單元控制和3D成像及大數據分析的臺式或筆記本PC軟件

測試原理：

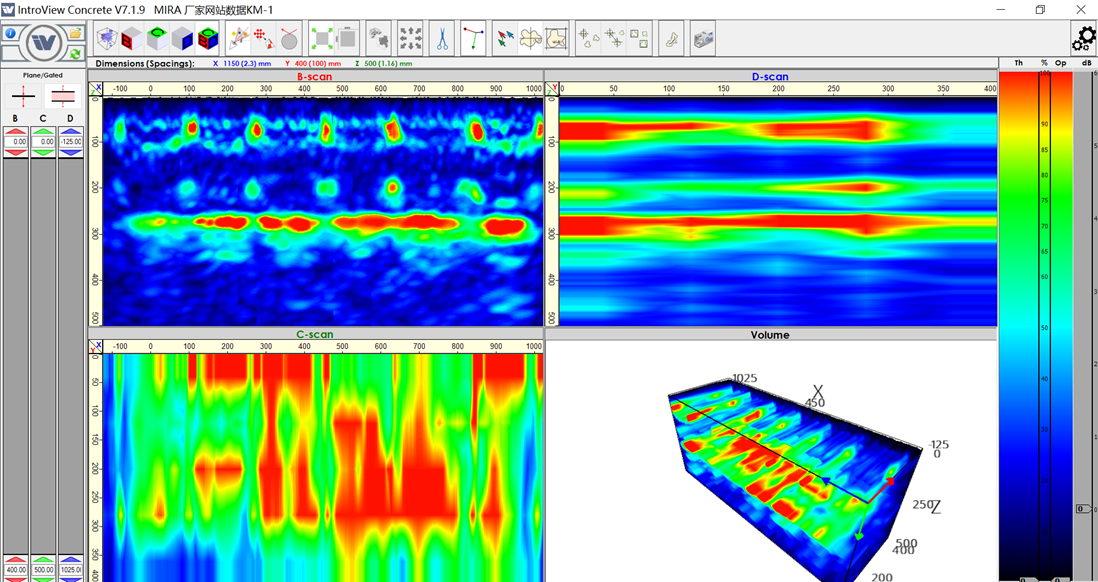

成像效果：

符合技術規范:

 ◆ T/CECS XXX-202X《裝配式混凝土結構檢測技術標準》
 ◆ JGJ/T485-2019《裝配式住宅建筑檢測技術標準》
 ◆ 江蘇省DB32/T 3754-2020 《裝配整體式混凝土結構檢測技術規程》
 ◆ DB34/T 5072-2017《裝配式混凝土結構檢測技術規程》
 ◆ DB37/T 5106-2018《裝配式混凝土結構現場檢測技術標準》
 ◆ DG/TJ 08-2252-2018《裝配整體式混凝土建筑檢測技術標準》
 ◆ DB13(J)/T 8327-2019《裝配式混凝土結構建筑檢測技術標準》
 ◆ DBJ/T-199-2020《裝配式混凝土結構檢測技術標準》
