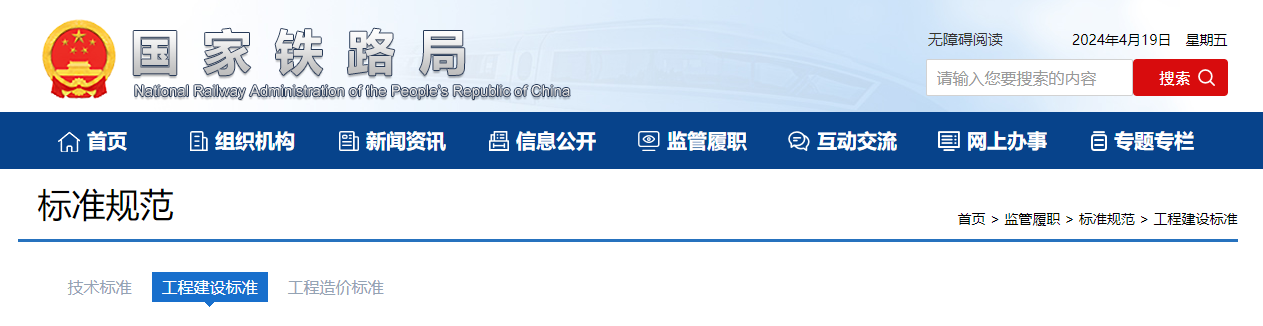

2024年3月20日國家鐵路局發布了鐵道行業標準的公告（工程建設標準2024年第2批），公告中提到了為適應鐵路路基的建設需要，強化路基工程施工質量關鍵環節管控，推動鐵路路基建造技術進步，國家鐵路局組織對《高速鐵路路基工程施工質量驗收標準》TB 10751-2018、《鐵路路基工程施工質量驗收標準》TB 10414-2018 和《鐵路路基支擋結構設計規范》 TB 10025-2019 這3項鐵路工程建設標準相關內容進行局部修訂，并將修訂的條文進行公布，自公布之日起實施。

在《高速鐵路路基工程施工質量驗收標準》TB 10751-2018、《鐵路路基工程施工質量驗收標準》TB 10414-2018 這2項標準的修訂條文中均對CFG樁、螺桿（紋）樁等素混凝土樁內容進行修訂，修訂了一般規定和主控項目里的某些條目，強調了施工設備需采用自動化監控的信息化手段和不同土性差異下素混凝土樁成樁質量控制，規定了素混凝土樁檢驗數量以及新增了檢驗方法，詳細條目見下文：

一、《高速鐵路路基工程施工質量驗收標準》TB 10751-2018

（一）修改第5.14.3條。

原文為：

CFG樁、螺桿（紋）樁等素混凝土樁樁底應置于設計規定的地層中，施工過程中應記錄鉆進及地層變化時的機具設備反應，核對設計地質資料，終樁應符合設計樁長并滿足代表性工藝試驗確定的電流值或其它反映鉆進阻力的儀表讀數要求。地質條件發生變化，成樁施工達不到終樁要求時，施工單位或監理單位應向建設、設計單位反饋，勘察設計單位應及時進行現場處理。

條文說明修改為：

素混凝土樁（CFG樁、螺桿（紋）樁）設備鉆進過程中，通過設備記錄的鉆進地層電流值（或其它反映鉆進阻力的儀表讀數）和其對應地層高程，進行設計地質資料的現場核對，確定樁端是否到達設計預定的地層。施工設備采用自動監控的信息化手段， 更便于及時獲取施工樁長、電流及垂直度等參數。

不同地區的土性相差較大，素混凝土樁的成孔效果及施工情況可能存在差別，根據國內工程經驗，螺桿（紋） 樁需要加強黏性土、粉土、砂土、碎石土、濕陷性黃土地層之外其他土層中的成樁質量控制，CFG樁需要加強淤泥層、泥炭土層、淤泥質土層、含塊石（碎石、卵石）夾層的地層及30m以上樁長的成樁質量控制。

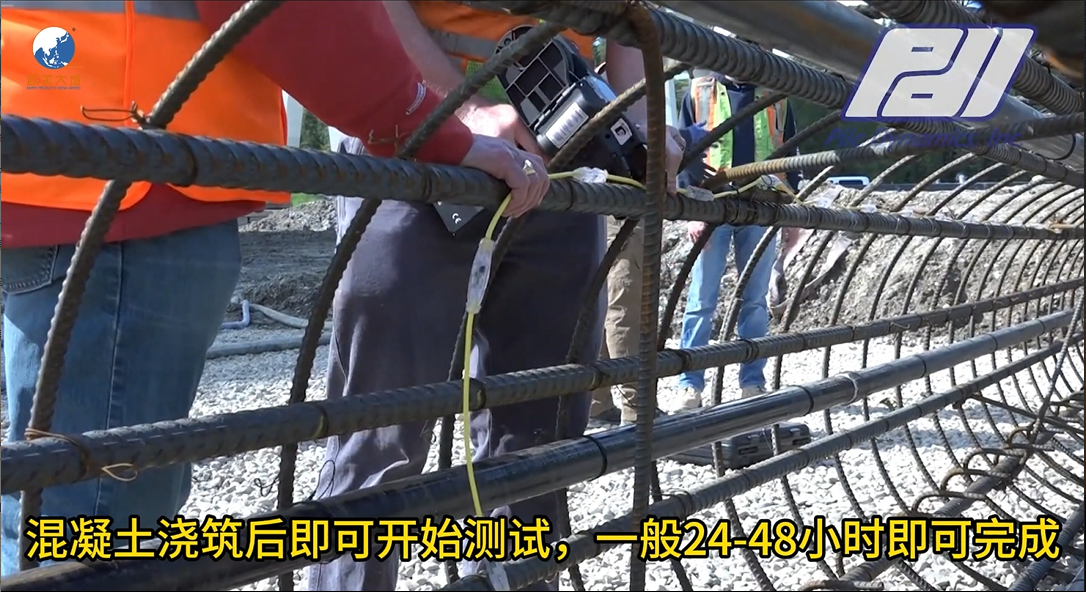

視頻·熱法樁身完整性測試（完整視頻可以關注“基樁檢測”公眾號查看）

除了低應變、高應變、超聲波檢測法，成孔質量控制新技術-熱法樁身完整性測試。

TIP測試是利用水泥凝固過程中水化放熱的原理，在樁身中預埋測溫電纜，測量并記錄樁身沿深度方向的溫度，根據溫度的變化情況，來對樁身的完整性及樁身輪廓尺寸進行評價分析。

相比于聲波透射法及低應變法等傳統完整性測試技術有以下幾點優勢:

1、檢測時間早，灌注混凝土之后即可開始檢測，48~72小時即可得出檢測結果，早發現問題早解決問題降低損失。

2、可評價鋼筋籠內外混凝土質量

3、可計算鋼筋籠保護層厚度

4、可評估竹節樁、支盤樁等異形基礎的混凝土澆筑質量與樁身實際尺寸

成孔深度和樁端到達設計持力層是素混凝土樁的重要質量控制指標，施工樁長達到設計樁長且施工電流滿足代表性工藝試驗確定的電流值要求時，才能終樁；否則施工單位按相關程序向監理單位、建設單位報告，勘察設計單位現場確認地址狀況，研究確定相關處理措施。

（二）修改第5.14.9條。

原文修改內容見紅字部分：

CFG樁、螺桿（紋）樁等素混凝土樁的樁長應滿足設計要求。截樁后樁頂高程應符合設計要求，允許偏差為±50mm。

檢驗數量：施工單位全部檢驗，并按總樁數的2‰且不少于3根進行樁長驗證。監理單位按施工單位檢驗數量的20%見證檢驗，且見證檢驗樁長驗證不少于3根。

檢驗方法：測量鉆桿或沉管長度，施工中對照鉆機上的深度控制標線觀察；儀器測量樁頂高程；檢查施工記錄。成樁后采用鉆孔取芯法驗證樁長，有疑問時，鉆孔取芯法雙倍抽檢或采用旁孔透射法驗證。

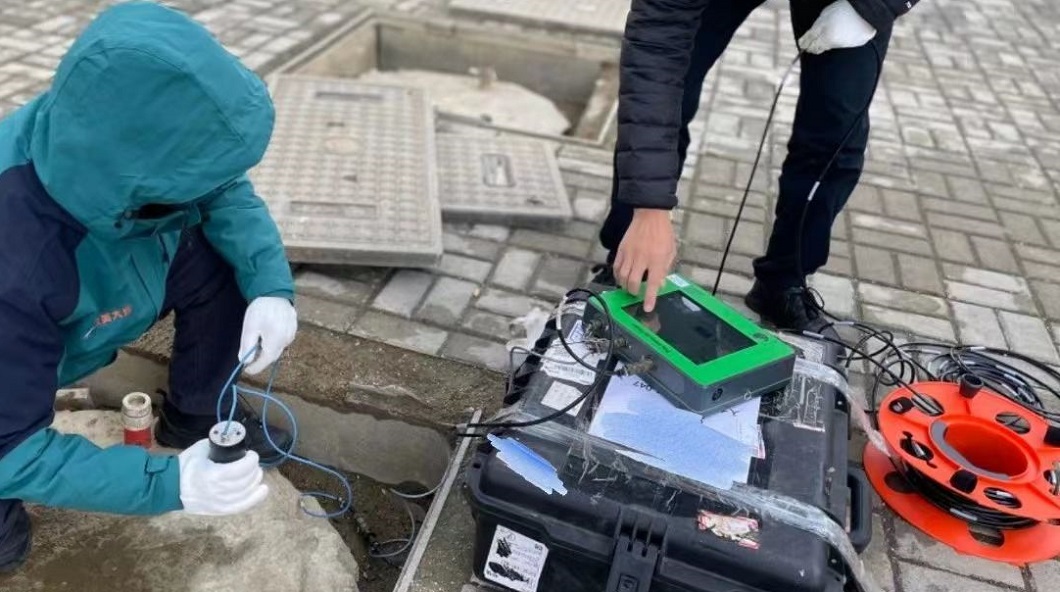

PST旁孔透射法操作（點擊上方圖片了解詳情）

二、《鐵路路基工程施工質量驗收標準》TB 10414-2018

（一）修改第5.14.2條。

條文修改為：

CFG樁、螺桿（紋）樁等素混凝土樁樁底應置于設計規定的地層中，施工過程中應記錄鉆進及地層變化時的機具設備反應，核對設計地質資料，終樁應符合設計樁長并滿足代表性工藝試驗確定的電流值或其它反映鉆進阻力的儀表讀數要求。地質條件發生變化，成樁施工達不到終樁要求時，施工單位或監理單位應向建設、設計單位反饋，勘察設計單位應及時進行現場處理。

（二）修改第5.14.7條。

條文修改為：

CFG樁、螺桿（紋）樁等素混凝土樁的樁長應滿足設計要求。截樁后樁頂高程應符合設計要求，允許偏差為±50mm。

檢驗數量：施工單位全部檢驗，并按總樁數的2‰且不少于3根進行樁長驗證。監理單位按施工單位檢驗數量的20%見證檢驗，且見證檢驗樁長驗證不少于3根。

檢驗方法：測量鉆桿或沉管長度，施工中對照鉆機上的深度控制標線觀察；儀器測量樁頂高程；檢查施工記錄。成樁后采用鉆孔取芯法驗證樁長，有疑問時，鉆孔取芯法雙倍抽檢或采用旁孔透射法驗證。
